FASTRON-2
(Mój piąty "koziołek" do astro-foto)
Statyw do fotografowania nieba
Wykonany 4-5 maja 2012
Dlaczego taka nazwa?
Jest to fantastyczny, szybko (fast) rozstawialny przyrząd do fotografowania
astronomicznych obiektów, do użytku dla "asów", do zamieszczania zdjęć na stronach www.
Jego użytkownicy zasiądą na tronie zwycięzcy w każdym konkursie z koroną na głowie.
;)
FASTRON-2 - INSTRUKCJA JAK SAMEMU ZROBIĆ REPLIKĘ FASTRONA-2
I N S T R U K C J A - F A S T R O N - 2

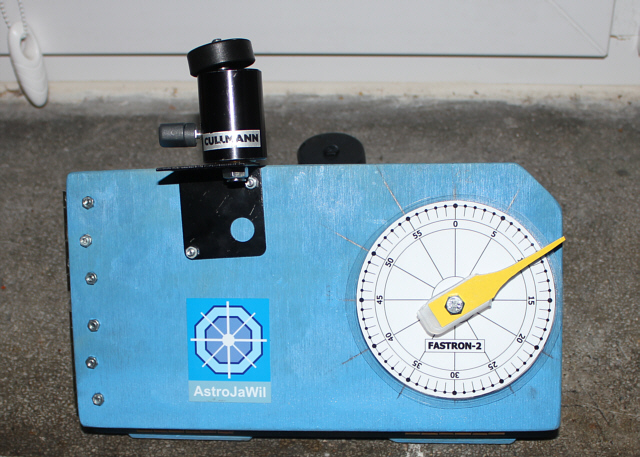

FASTRON-2 jest już moim piątym takim przyrządem.
Podczas pobytu w Szwecji pod rozgwieżdżonym niebem zabrakło mi statywu
paralaktycznego z prowadzeniem. Statyw HEQ5 z przeciwwagą i ED80 nie nadaje się
do podroży samolotowych. Potrzebowałem coś bardzo lekkiego, małego,
składanego, co umożliwiłoby mi zrobienie zdjęcia przy dłuższym czasie ekspozycji,
aby gwiazdy wychodziły w postaci kropeczek, a nie kreseczek.
4 maja rano wpadłem na pomysł, że zrobię taki "koziołek",
aby jednocześnie był tani i łatwy do wykonania dla każdego.
Najważniejszym rozwiązaniem FASTRON-2 jest jego prostota prowadzenia.
Należy w sklejce nr 3 zamocować długą nakrętkę M6.

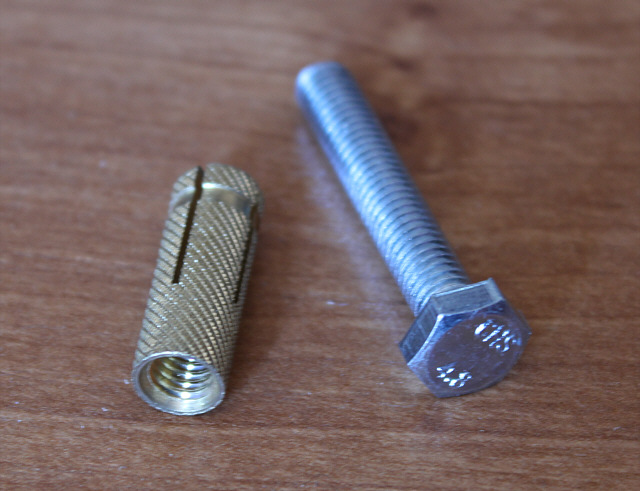

Wykonałem ją z metalowego kołka do ściany (zakupiony w Carrefour).
Zaraz za miejscem, gdzie zaczyna się nacięcie uciąłem cztery skrzydełka kołka
i tak oto mamy piękną długą (ok 10 mm) nakrętkę M6. Tę tuleję osadziłem przyklejając
drugi kawałek sklejki 6 mm (40x40 mm). Dzięki długiemu prowadzeniu w takiej
długiej nakrętce śruba nie kiwa się na boki, co daje lepsze prowadzenie.
Śruba prowadząca Nr 6 ze wskazówką ma na końcu zeszlifowany koniec na półokrągło.
Śruba metryczna M6 ma skok gwintu równy 1,0 mm.
Jeśli wywiercimy otwór na śrubę Nr 6 w odległości 228 mm od osi zawiasów meblowych,
to uzyskamy fantastyczną prostotę prowadzenia za ruchem Ziemi.
Jeden obrót wskazówki śruby Nr 6 musi być wykonany dokładnie w czasie 60 sekund.
Czyli wystarczy narysować na sklejce Nr 3 tarczę zegarową,
ustawić obok FASTRON-2 jakiś zegar z sekundnikiem i posuwamy palcem strzałkę
naśladując położenie wskazówki sekundowej na zegarze.

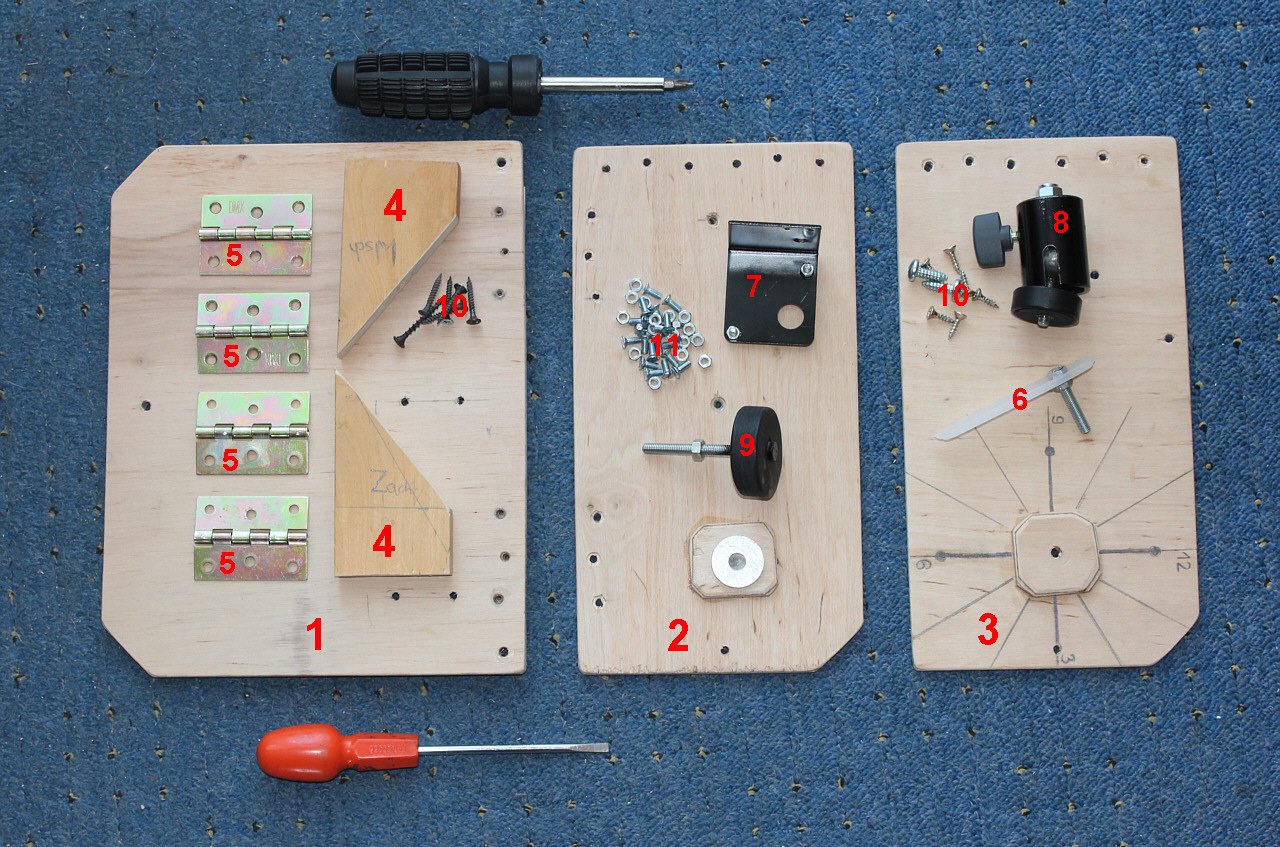

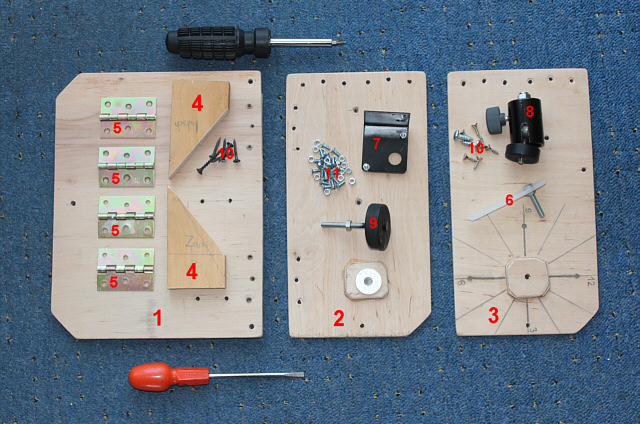

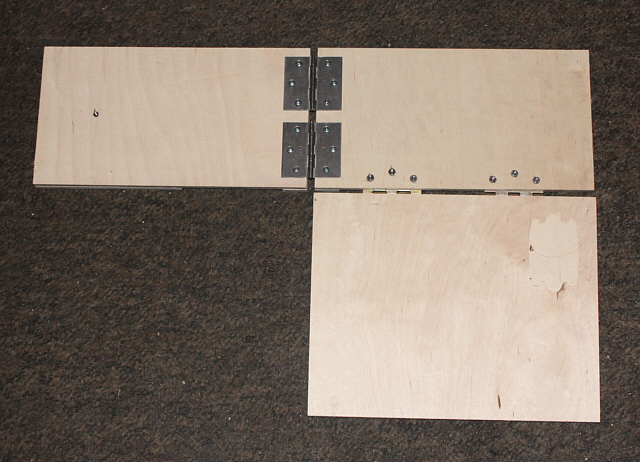

W poniższym zdjęciu widać wszystkie części składające się na ten statyw.
(Zdjęcie wykonane przed pomalowaniem)
Powiększ
1. sklejka 10 mm (7 warstw) 285 x 225 mm - szt. 1.
2. sklejka 6 mm (5 warstw) 285 x 155 mm - szt. 1
3. sklejka 6 mm (5 warstw) 285 x 155 mm - szt. 1
4. sklejka 14 mm (11 wartsw) - 30 x 60 x 107 x 97 - kąt ostry to 38º (czyli 90º-52º) - szt. 2
5. zawiasy meblowe - szt. 4
6. śruba M6 długości 40 mm ze wskazówką z plastiku długości ok 8 cm.
7. kątownik z blachy do zamocowania głowicy z przegubem kulowym
8. głowica z przegubem kulowym kupiona w sklepie fotograficznym
9. gałka do korekty szerokości geograficznej statywu.
10. wkręty do drewna
11. wkręty M4x10mm z nakretkami do mocowania zawiasów - szt. 18
(zawiasy do sklejki NR1 przymocowałem 6-cioma wkretami do drewna Nr 10)
UWAGA. Zacząłem pisanie szczegółowej instrukcji wykonania repliki FASTRONa-2.

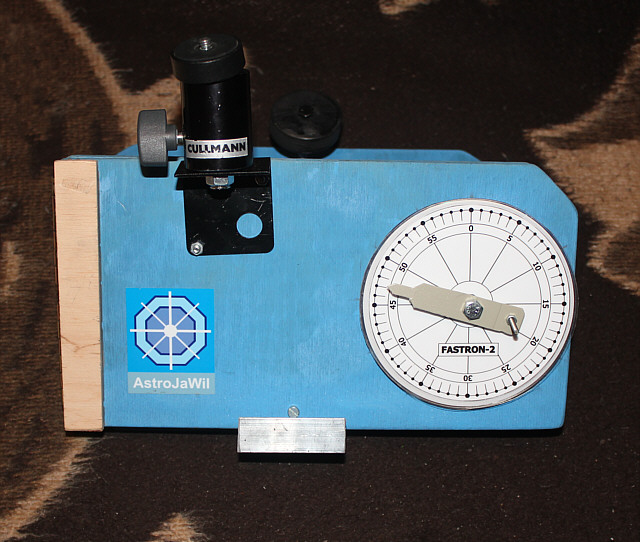

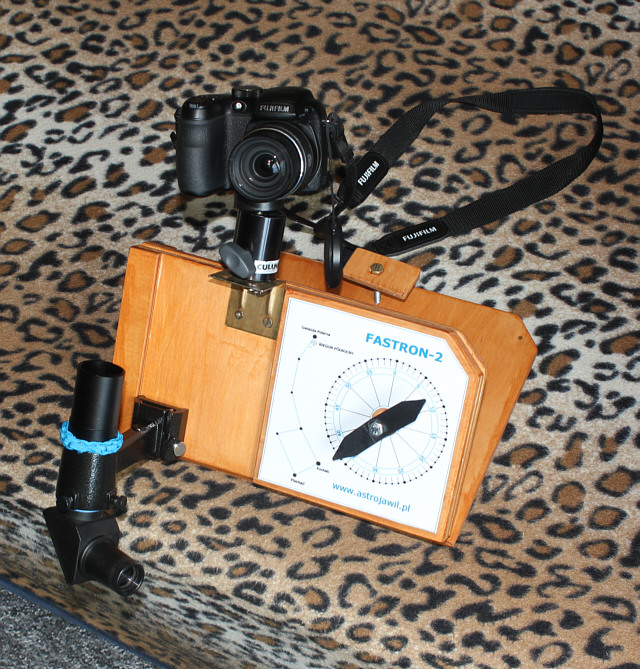

Front FASTRONa-2 z laminowanym cyferblatem, nową wskazówką i obudową zawiasów.
Kręcimy wskazówką tak jak porusza się sekundnik na budziku.
Na dyktafonie nagrałem tykanie sekundnika zegara ściennego,
co jest dla mnie wzorcem kręcenia strzałką.

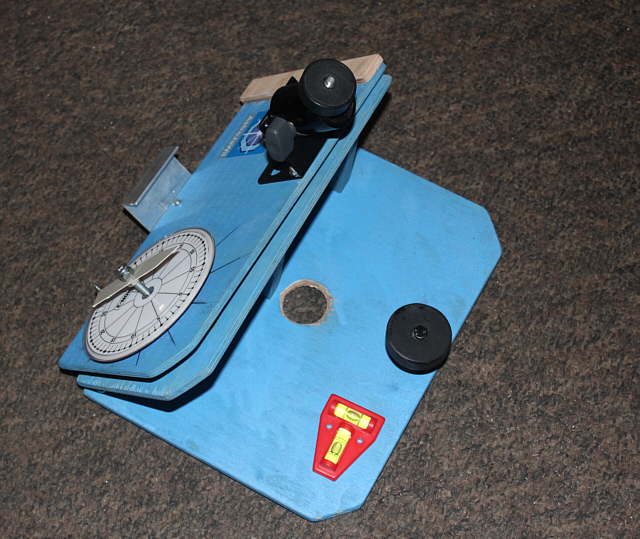

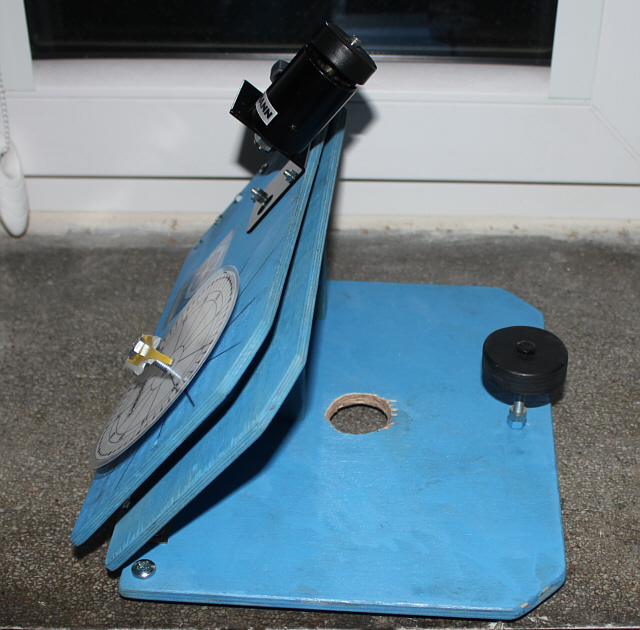

Widoczna dziura w podstawie umożliwia po dokładnym ustawieniu montażu
przykręcenie go do blatu statywu, dzięki czemu przypadkowe potracenie
nie zmieni ustawienia montażu i zabezpieczy przed spadnięciem całości ze statywu.

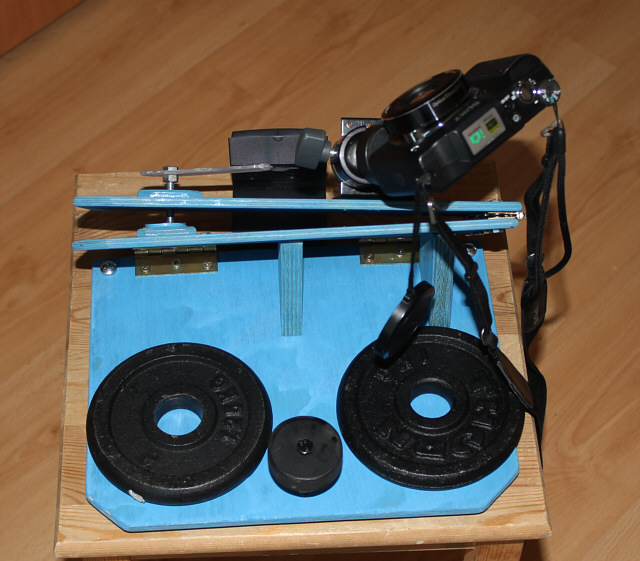

Widok od tyłu z góry.

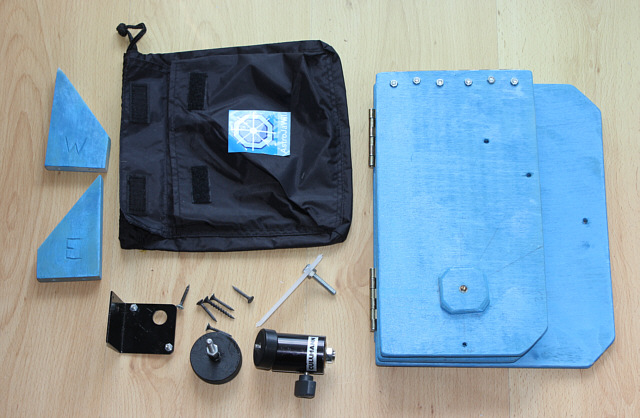

FASTRON-2 po rozłożeniu na części mieszczą się do zwykłej torby/aktówki A4.

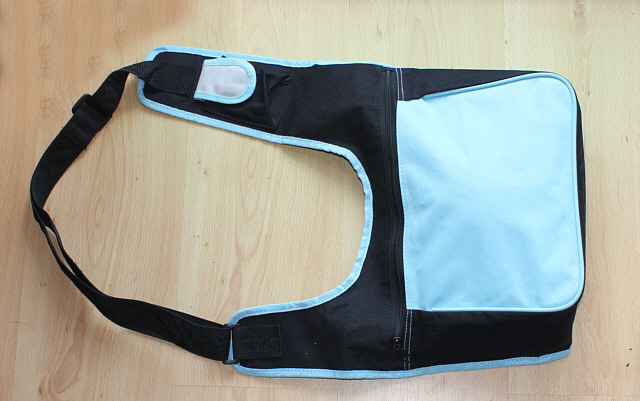

Moja torba na FATSRONa-2.

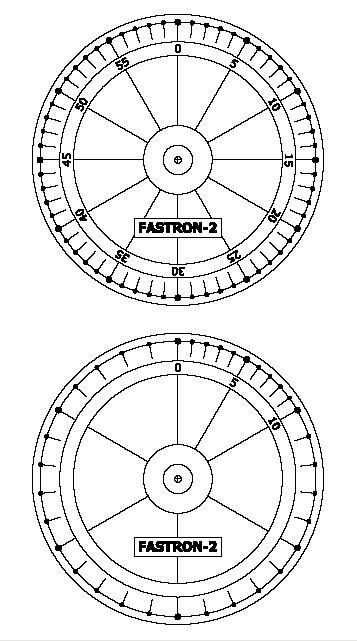

Kliknij na tarcze, aby pobrać plik PDF - wydrukuj na A4
(plik zip - rozpakuj po ściągnięciu)
Plik do wgrania na dyktafon lub komórkę z tykającym zegarem przez 6 minut
jako wzorzec impulsów sekundowych do kręcenia strzałką.
Zdecydowanie te sygnały są mniej denerwujące w ciszy nocnej niż beepy
z elektronicznego rejestratora czasu.
METODA DRYFOWA dla FASTRONa-2
(Stosować warto tylko przy dłuższych czasach naświetlania do kilku minut lub przy użyciu teleobiektywów).
1. ustawiamy statyw na płaskim, stabilnym i wypoziomowanym podłożu
mniej więcej w kierunku Pn-Pd tak, aby zawiasy "godzinne" wskazywały biegun północny.
2. Naświetlamy pierwsze zdjęcie obszaru znajdującego się na równiku
oraz na lokalnym południku techniką następującą:
10 sekund przy normalnej prędkości
60 sekund przy podwojonej prędkości
60 sekund nie kręcąc w ogóle.
3. Jeśli linie gwiazd na zdjęcie są w postaci litery "V" to należy zmienić ustawienie
statywu obracając go wokół osi pionowej - zmieniając jego azymut ustawienia.
Po wykonaniu następnego kontrolnego zdjęcia powyższą techniką sprawdzamy czy ramiona "V"
zmniejszyły się, czy zwiększyły i w zależności od tego i położenia jasnej kropki na zdjęciu
odpowiednio korygujemy kierunek i wielkość przesunięcia montażu w azymucie.
Pamiętajmy, aby w tym etapie fotografować gwiazdy leżące na południku lokalnym.
4. Jeśli uzyskaliśmy to, że gwiazdy mają ślady w postaci kresek,
to możemy przejść do drugiego etapu ustawienia montażu.
Wybieramy teraz obiekty leżące pod kątem prostym do południka,
czyli leżące w kierunku wschodnim bądź zachodnim.
Wykonujemy kolejne zdjęcie testowe taką samą techniką jak poprzednio.
5. Jeśli znowu uzyskaliśmy kształt litery "V" ruchu gwiazd,
to tym razem należy korygować ustawienie montażu śrubą Nr 9.
Po kilku próbach uzyskamy już precyzyjne ustawienie montażu.
UWAGA.
Jeśli robimy często zdjęcia z jednego miejsca to warto po takim ustawieniu
montażu zablokować dwie nakrętki M6 na śrubie Nr 9, aby zapamiętać ustawienia etapu nr 2
a także zapamiętać sobie, w który szczegół na horyzoncie celuje bok płyty Nr 1,
aby zapamiętać ustawienie azymutu. Jeśli płyta. na której stawiacie
montaż jest stała to bardzo dużym ułatwieniem, jest zaznaczenie markerem
trzy miejsca, na którym stoją nóżki FASTRONa-2.
UWAGA
Jeśli zdjęcia naświetlasz do 30 sekund obiektywem standardowym lub szerokokątnym,
to często wystarcza ustawienie mniej więcej na oko na Polarną z bardzo dobrym efektem końcowym.
Jak policzyć długość ramienia śruby napędowej?

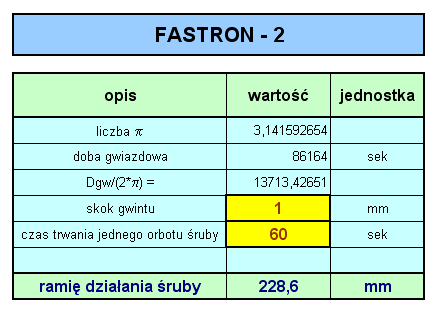

Program do wyliczenia ramienia działania śruby napędowej w innych "Koziołkach".
Buduję dwa nowe FASTRONy-2
Piszę także szczegółową instrukcję wykonania repliki FASTRONa-2.

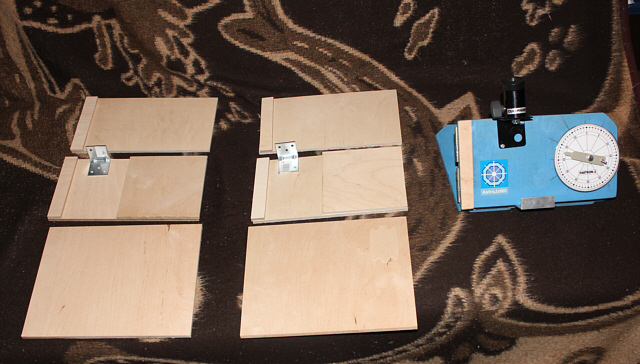

Materiały na dwa nowe FASTRONy-2.

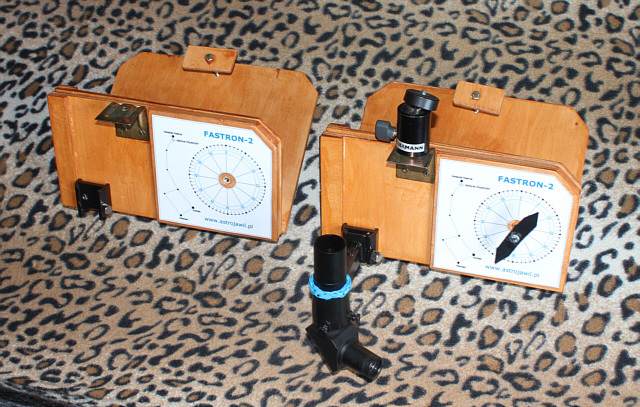

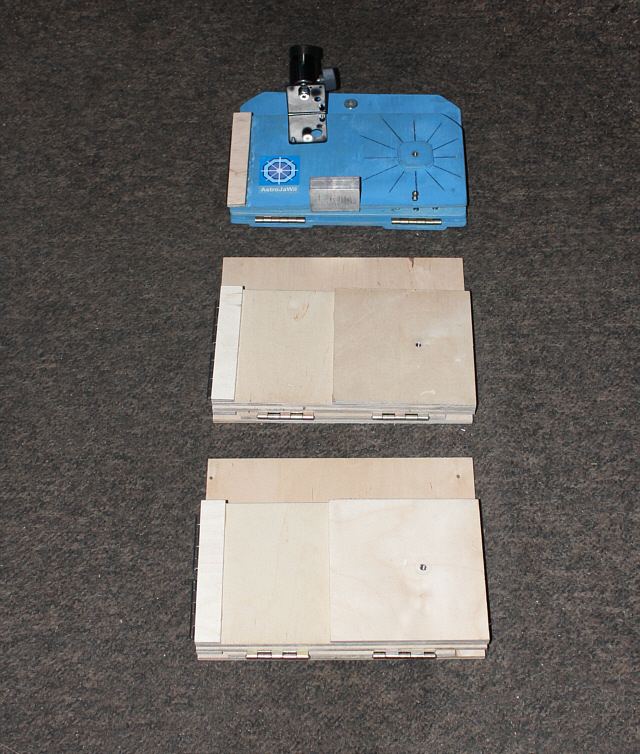

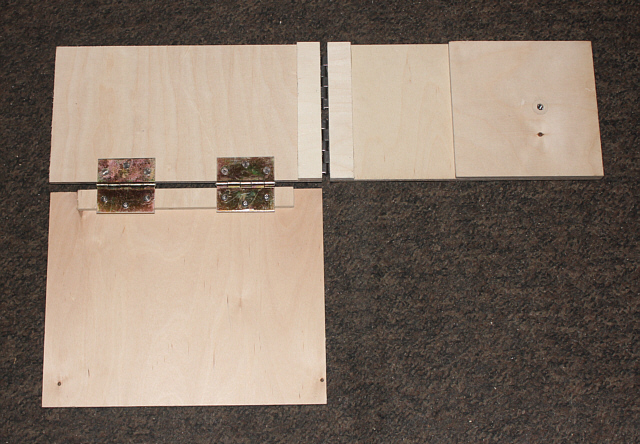

13 maja 2012 rozpocząłem prace nad budową dwóch nowych FASTRONów-2.

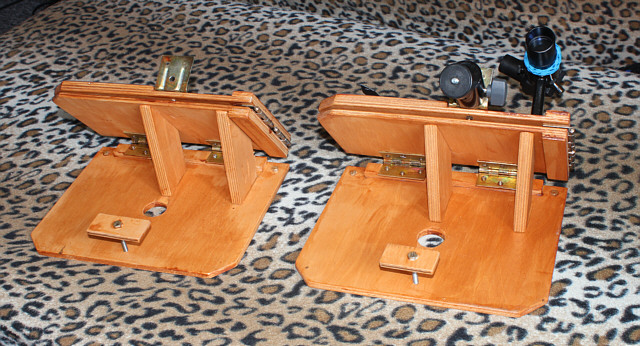

17 maja juz na zlocie malowanie przyrządów lakiero-bejcą.
17 maja 2012 - W Zwardoniu - już pomalowane :)
Przed prelekcją m.in. o FASTRONie-2.
fot. Marek Substyk
fot. Marek Substyk
fot. Tomasz Wężyk - powiększ zdjęcie.
Sesja zdjęciowa w Zwardoniu.
Michał Kusiak - łowca komet - poleca FASTRONa-2
INSTRUKCJA BUDOWY i UŻYTKOWANIA FASTRONa-2
Pierwsze zdjęcia z FASTRONA-2 pod bardzo dobrym niebem w Zwardoniu.
Powiększ
Następnej nocy poszedłem w inne miejsce na zdjęcie Drogi Mlecznej.
Powiększ
Zdjęcie Iridium 7 maja 2012 na FASTRONie-2
Czas naświetlania 25 sekund - teleobiektyw 35mm - ISO 400 Warszawa - PTMA.
Widać, że ręczne prowadzenie było dobre - sprzęt zdaje egzamin.
Czas udać się w lepsze warunki LP.
FASTRON - poprzednie rozwiązanie z 2001 roku.
