Autor: Janusz Wiland - maj 2011 r.
* * * * *
Wkrótce rozpoczynam nowy rozdział w astrofoto, ale będę stosował metodę retro.
Nie mam montażu na stałe zamontowanego w jednym miejscu, a z tym wiąże się
fakt, że za każdym razem trzeba ustawiać głowicę. Tak na szybko nie da się nigdy
ustawić idealnie, a również nie zawsze silniki ciągną równo. Dlatego bardzo przydatny
do tego celu jest tzw. "guiding", czyli automatyczne prowadzenie teleskopu sprzężonego
z drugą lunetą, z której obraz kamera przesyła do komputera, a analizuje to odpowiedni program.
Komputer sam reguluje pracą silniczków w osi rektascensji i deklinacji i astrofotograf
kompletnie nic nie musi robić podczas ekspozycji - jedynie ma tylko nie dotykać sprzętu.
Po np. 20 minutach zdjęcie jest idealnie naświetlone z gwiazdami punktowymi.
Aby taki guiding doszedł do skutku to głowica montażu musi być idealna.
W moim przypadku moja głowica ma koszmarny luz w rektascensji i taki guiding
nie wchodzi w rachubę. Ale mam duże doświadczenia przy długoczasowych
ekspozycjach jeszcze aparatami kliszowymi. Tam prowadziłem ręcznie i wiele zdjęć
udało mi się wykonać bardzo ładnych.
W związku z tym szykuję się do guideingu "ręcznego" - czyli obraz z kamery
prowadzącej będzie widoczny na ekranie laptopa i tam będę utrzymywał gwiazdę
ustawioną do prowadzenia głównego refraktora na środku krzyża. Przy w miarę dobrze
ustawionym statywie moje działania ogranicza się do krótkiego naciśnięcia guzika
pilota głowicy paralaktycznej, aby gwiazda prowadząca znajdowała się na środku krzyża.
Do takiej astrofotografii przyda mi się program "Mapa i Stoper",
którego właśnie pierwszą wersję napisałem. Program ten ma dwie funkcje takie jak w nazwie.
Mapa jest pomocna przy szukaniu następnych obiektów do fotografowania
i przy pomocy kołka "POLE" określenie czy dana konfiguracja zmieści się w kadrze,
oraz funkcja STOPER, która będzie odmierzała czas ekspozycji. Stoper wydaje
krótki dźwięk po każdych 30 sekundach.
* * * * *
INSTALACJA PROGRAMU.
1. INSTALACJA : pobrać ze strony www.astrocd.pl z działu Download plik mis.zip
2. Rozpakować pliki do folderu np. D:/mis
3. Utworzyć skrót do pliku mis.exe (prawy przycisk myszy) i przewlec ten skrót na pulpit.
4. Zmienić opis (F2) pod ikoną na "M i S"
5. Uruchomić program klikając na ikonę programu na pulpicie.
* * * * *
OBSŁUGA PROGRAMU.
Kliknięcie myszą w gwiazdę ustawia ją na środku (dla walcowego odwzorowania siatki współrzędnych).
Kółkiem myszy powiększamy/zmniejszamy skalę mapy.
Dla tych, którzy nie używają myszy na dole są przyciski "+' i '-', które zastępują zoom.
Jeśli przy zmianie trybu kolorystyki NOC/RANO/DZIEŃ/WIECZÓR mapa gaśnie,
to wystarczy kliknąć w tło lub dolny napis MAPA.
Jeśli na dole ustawiony mamy BMP=1 to każda utworzona mapa w programie
generuje w folderze programu plik MAPA.BMP z tą sytuacją.
Jeśli ustawimy BMP=0 to tworzenie się kolejnych map przebiega nieco szybciej.
POLE powoduje wyświetlenie na ekranie kółka z polem widzenia danego okularu/matrycy.
W folderze głównym znajduje się plik POLE_MINUTY.TXT, w którym znajduje
się liczba całkowita określająca średnicę pola widzenia w minutach.
Ponieważ skala odwzorowania mapy jest zniekształcona, więc to nasze "kółko" jest bardziej
spłaszczone przy biegunach.
Podczas uruchomienia program wypełnia całkowicie ekran, zajmując jego 100% powierzchni.
Nie oślepia nas w nocy ramka i pasek zadań Windowsów.
Klikając na dole w RAMKA możemy sobie zmienić wielkość okna programu.
* * * * *
Opis w pliku help.txt:
Program: MAPA i STOPER w. 1.06
12.05.2011 - autor: Janusz Wiland
jawil@astrojawil.pl
------------------------------------------------------------------------
Program napisałem z myślą o nocnych obserwacjach, abym miał pomoc
w wyborze obiektu do fotografowania. Program wykorzystuje procedury
napisane dla programu AstroJaWil, ale działanie tutaj jest szybsze.
Kolorystyka nocna nie oślepia wzroku podczas nocnych obserwacji.
Oto możliwości programu:
STOPER:
-------
START - uruchamia stoper i zapisuje czas do pliku 'stoper.txt'
STOP - zatrzymuje stoper i zapisuje czas stopera do pliku 'stoper.txt'
REWERS - uruchamia stoper i zlicza do tyłu czas z wyświetlacza.
zapisuje także czas do pliku 'stoper.txt'.
HISTORIA - wyświetlenie zapisanych danych stopera bez możliwości
przewijania - (oślepianie scrollbarem).
Klikając na tło STOPERa - rozwijamy panel z możliwością ustawienia
i zapisania w pamięci czasu dla funkcji REWERS.
MAPA:
-----
KATALOG GWIAZD SAO z gwiazdami do 9,1 mag.
PORUSZANIE SIĘ PO MAPIE:
- Kliknięcie myszą ustawia ten punkt na środku mapy, a program wyświetla
współrzędne równikowe (epoka 1950,0) oraz współrzędne horyzontalne.
- Kółkiem myszy powiększamy/zmniejszamy skalę mapy.
ODWZOROWANIE MAPY w przedziale deklinacji -90 do +60 jest walcowe.
Od +60 jest stożkowe.
Noc/Rano/Dzień/Wieczór - 4 wersje kolorystyczne wyświetlania mapy.
Po zmianie kolorów mapa znika i wówczas wystarczy kliknąć w mapę.
BMP=1 - jeśli jest tak - to każda mapa ustawiona w programie automatycznie
jest zapisana do pliku MAPA.BMP
EDYCJA - edytujemy współrzędne miejsca obserwacji, strefę czasową,
czas letni, oraz wielkości dwóch pól widzenia.
Także można dobrać sobie wielkość wyświetlanych gwiazd.
'+' i '-' - Powiększanie i zmniejszanie skali mapy dla tych, którzy nie
używają myszy.
ASTERYZMY - wyświetla miejsca położenia małych skupisk gwiazd, które
nie są gwiazdozbiorami. (Wielki Wóz, Kwadrat Pegaza to też
są asteryzmy, ale są one bardzo duże).
MAPA - odświeżanie mapy dla ostatnio ustawionych parametrów.
KRZYŻ - wyświetla na środku ekranu krzyż celowniczy. Każde z czterech
ramion ma długość 1 stopień.
POLE widzenia - wyświetlane są dwa pola widzenia o wybranych średnicach
w funkcji EDYCJA. Można wybrać np. pole widzenia szukacza
oraz wielkość pola widzenia matrycy aparatu foto lub kamery.
SIATKA OPIS - wrysowanie siatki współrzędnych równikowych z możliwością
wyświetlenia opisów wartości współrzędnych.
KONSTELACJE - wyświetla skróty nazw konstelacji.
BAYER - wyświetla oznaczenia gwiazd Bayera.
DS-y - wyświetla wszystkie obiekty katalogu Messiera oraz najjaśniejsze
obiekty z katalogów NGC i IC.
GoTo - Możliwość szybkiego ustawienia na środku mapy wybranego obiektu
z katalogu Messiera lub wybranego gwiazdozbioru.
STOPER - wyświetlenie panelu STOPERA. Opis powyżej.
HORYZ - wyświetla aktualną linię horyzontu z charakterystycznymi
punktami N, S, W, E, NW, NE, SW, SE. (linia grubsza).
NOTES - wyświetlanie podręcznego notesu np. z planem obserwacji.
DWUKLIKNIĘCIE w tekst zapisuje zmiany do pamięci.
EKLIPTYKA - wyświetla linię ekliptyki. (linia cieńsza).
N S W E - klikniecie w literę ustawia dany kierunek geograficzny
na horyzoncie na środku mapy.
RAMKA - Wyświetlanie/usuwanie ramki systemowej Windows. Można zmieniać
rozmiar okna.
12:10:34 - zegar czasu aktualnego. Po kliknięciu ustawiany jest zamiennie
styl okna : NORMALNY lub Zawsze Na Wierzchu.
Np. można zmniejszyć całe okno tylko do stopera, usunąć ramkę
i ustawić tylko na wierzchu. STOPER zawsze będzie widoczny.
-----------------------------------------------------------------------------
PROGRAM JEST DARMOWY - Czekam na uwagi
Jak znajdę jakiś katalog w wersji tekstowej o większym zasięgu,
mający wszystkie gwiazdy, to wtedy wymienię te katalogi.
* * * * *

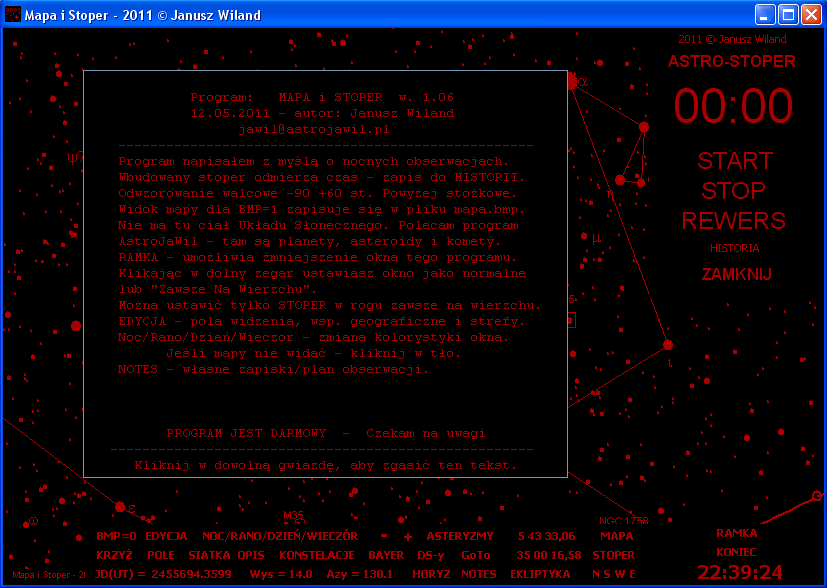

Strona wejściowa zmniejszona.
* * * * *

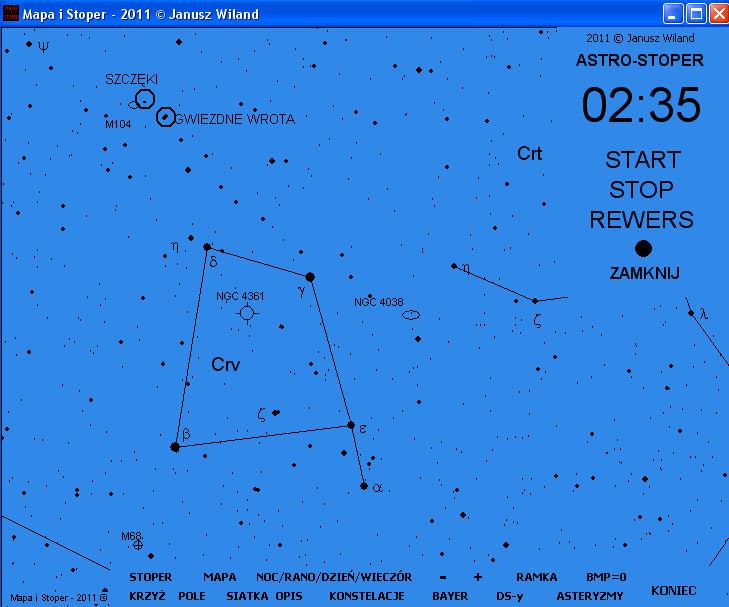

Stoper w postaci zwiniętej. Klikając w tło stopera lub czarną kropkę rozwiniemy
panel stopera i będą tam dodatkowe możliwości ustawienia stopera.

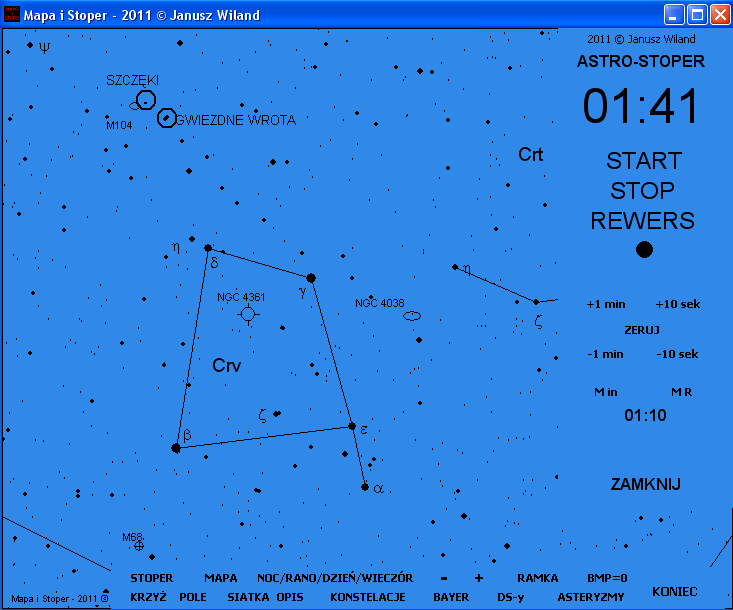

Stoper po rozwinięciu.
* * * * *

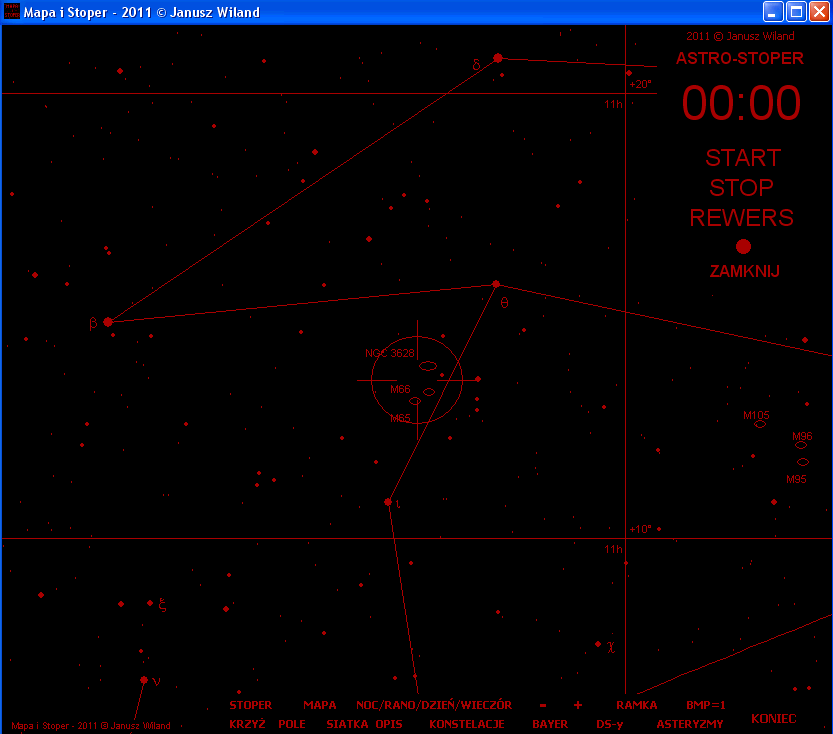

Widoczny krzyż celowniczy oraz kółko pola widzenia do określenia,
co nam zmieści się w polu widzenia.
* * * * *

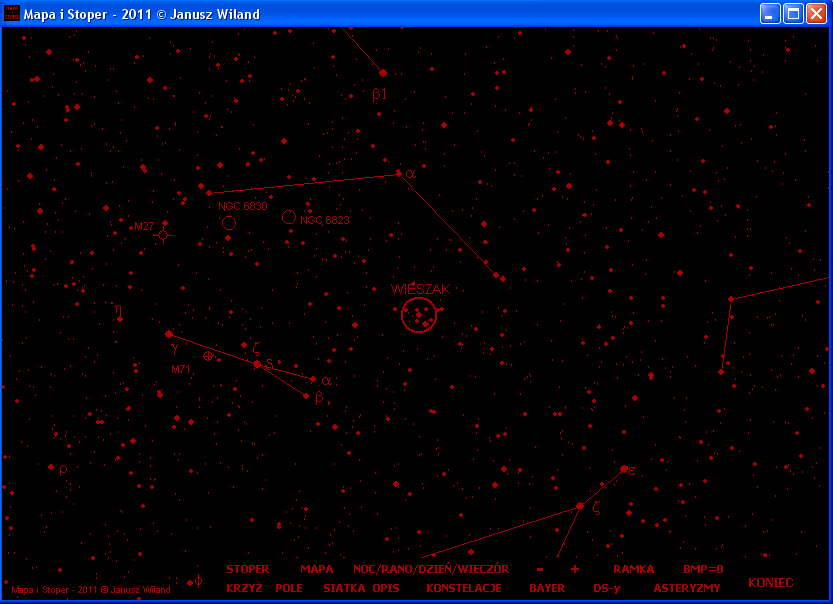

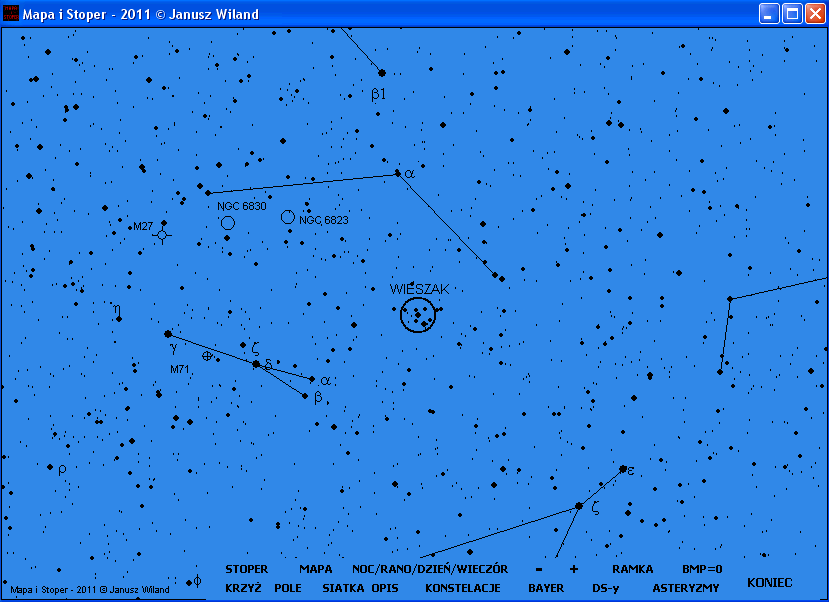

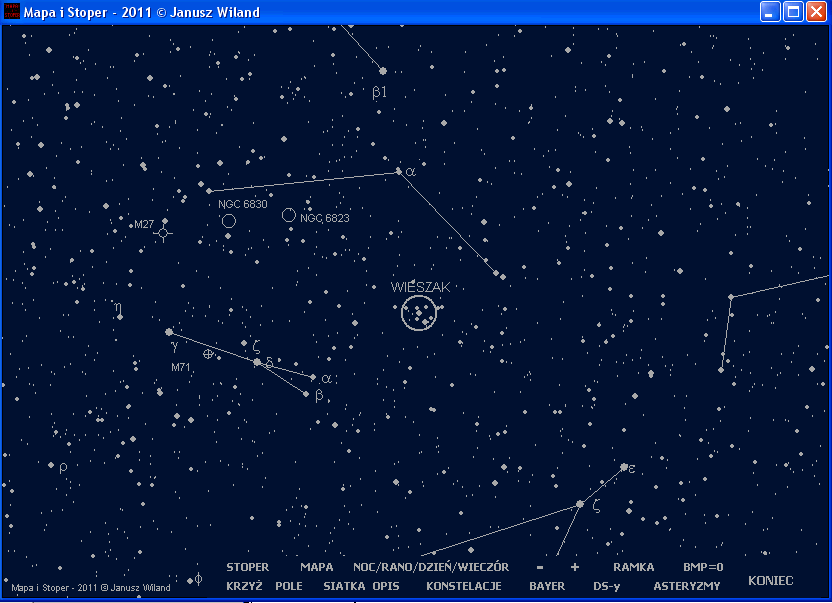

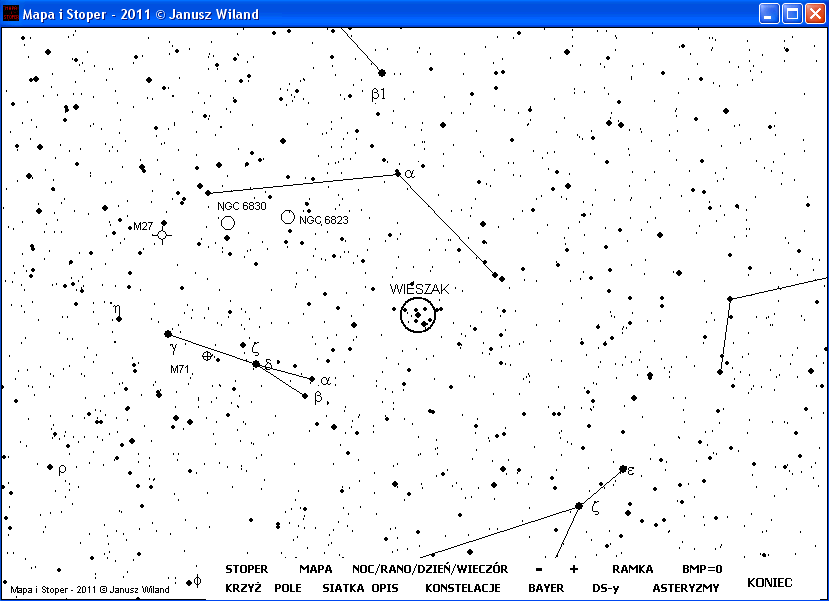

Cztery wersje kolorystyczne programu.
* * * * *
Mapa przy biegunie południowym jest w odwzorowaniu walcowym,
a przy biegunie północnym (odwzorowanie stożkowe) jej obsługa nie jest idealna.
Na szczęście rzadko tam fotografuję.
